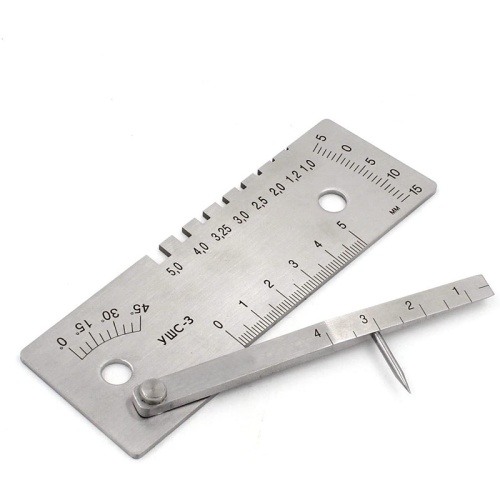

Универсальный шаблон сварщика УШС-3 (альтернативное название — универсальный шаблон сварщика УШС-3М) предназначен для визуального и измерительного контроля стыкуемых деталей, параметров стыкового шва и дефектов. Крупные шкалы шаблона обеспечивают удобство считывания показаний. Острый наконечник измерительного движка шаблона отлично подходит для измерения вогнутости корня стыкового шва и глубины подрезов, а пазы на основании шаблона позволяют оперативно определить диаметр электродов или сварочной проволоки непосредственно на месте проведения работ.
Основные характеристики и предел погрешностей шаблона УШС-3 приведены в таблице:
Контролируемый параметр | Диапазон измерений | Допустимая погрешность |
Углы разделки (скоса кромок) | 0 -45° | ±2,5° |
Смещение кромки | 0 - 15 мм | ±0,5 мм |
Размер притупления и ширины шва (линейка) | 0 - 50 мм | ±0,15 мм |
Высота усиления стыкового шва | 0 - 5 мм | ±0,5 мм |
Глубина вогнутости шва | 0 - 15 мм | ±0,5 мм |
Высота выпуклости шва | 0 - 5 мм | ±0,5 мм |
Подрезы корня шва | 0 - 15 мм | ±0,5 мм |
Глубина дефектов шва | 0 - 15 мм | ±0,5 мм |
Высота дефектов шва | 0 - 5 мм | ±0,5 мм |
Размеры зазоров | 1 - 4 мм | ±0,25 мм |
Диаметр электродов | 1/1,2/2/2,5/3/3,25/4/5 | до 3 мм 0,1 мм от 3 до 3,25 мм 0,1 мм более 3,25 мм 0,3 мм |
- Availability: In Stock
- Model: WG-802
- Brand: ROKTOOLS
